當(dāng)前位置：首頁 > 技術(shù)支持 > 施工規(guī)范 > 施工規(guī)范詳情

朗邁防水課堂丨防水涂料施工常見七大問題解析

瀏覽：2525次時(shí)間：2022年04月07日

導(dǎo)語

在防水涂料工程施工中，很多人會(huì)覺得這太簡單了，無非就是涂涂抹抹，一點(diǎn)不難。其實(shí)要想完美做好這道工序，保證后期不漏不滲，每一步驟都是非常重要的，除了選購質(zhì)量有保障的防水涂料，還要了解防水涂料特性，講究工藝工法，更要認(rèn)真細(xì)致，重視施工操作的每一處細(xì)節(jié)，才能夠讓防水工程做的更好，真正滴水不漏，萬無一濕。

01 · 立面施工流掛

定義：

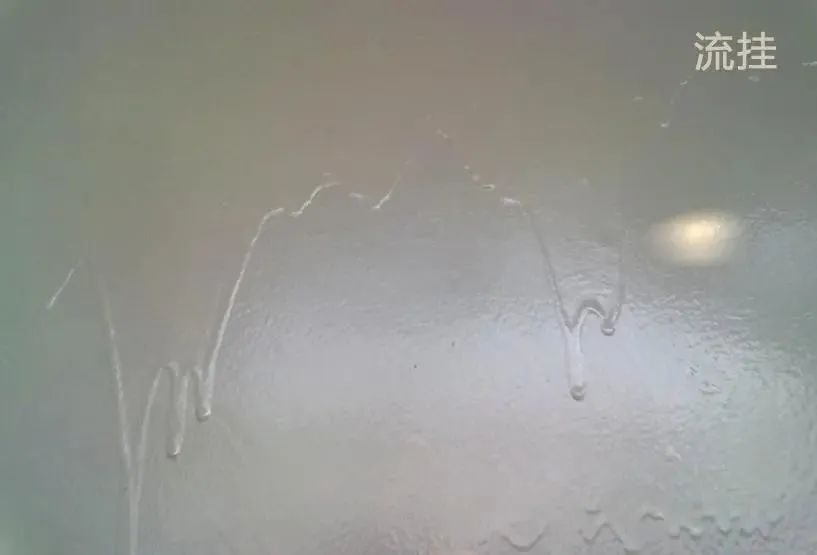

流掛是指涂料施工以后涂膜表面留有涂料流淌痕跡或斷紋的現(xiàn)象，常見于JS防水涂料立面施工。

產(chǎn)生原因：

一次性涂刷過厚或涂刷區(qū)域過度集中。

解決方案：

立面施工時(shí)推薦涂刷三遍以上達(dá)到1.5mm。施工時(shí)，輥筒的移動(dòng)方向不能在同一條直線，適當(dāng)攤薄，豎向涂刷之后可再次橫向涂刷，即可避免大多數(shù)的流掛問題。

02 · 涂料與基層脫落

定義：

涂料與基層脫落是指涂料施工以后容易從基層剝離下來，特別是整片的脫落，尤其以立面脫落造成危害較大。通常以夏天施工防水涂料最為多見。

產(chǎn)生原因：

主要是基層疏松多土，或基層表面的強(qiáng)度低于涂料與基層的粘接強(qiáng)度，施工時(shí)沒有充分潤濕基層或沒有打底。

解決方案：

在施工時(shí)，預(yù)先涂刷一層基層處理劑，或者將防水涂料調(diào)稀打底。基層處理劑可提高基面表層強(qiáng)度，涂料調(diào)稀打底可提高材料與基層的粘接強(qiáng)度。

實(shí)驗(yàn)數(shù)據(jù)表明，打底可提高涂料與基層的粘接強(qiáng)度，并且可以明顯提高涂層與基層的滿粘率。

03 · 涂料平面與陰角開裂

定義：

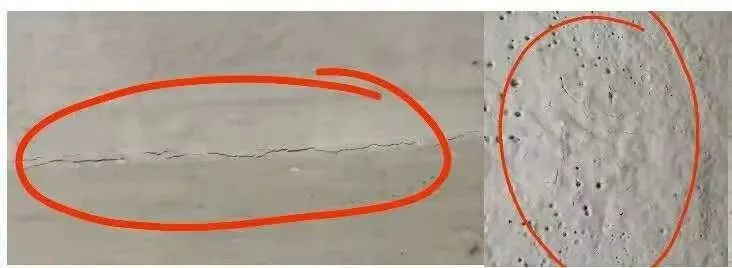

涂料施工以后平面出現(xiàn)的裂紋類型主要為龜裂、細(xì)長條或三角口，陰角出現(xiàn)的裂紋通常為細(xì)長的直線，大范圍出現(xiàn)。裂紋主要出現(xiàn)在水泥基防水涂料中。

產(chǎn)生原因：

平面開裂的原因為：

1、基層疏松或浮土較多，與基層粘不住，涂料固化過程中出現(xiàn)收縮開裂；

2、基面有明水直接施工，出現(xiàn)龜裂的現(xiàn)象。陰角開裂的主要原因是陰角沒有做圓弧處理，導(dǎo)致陰角部位材料厚度較大，干燥不均勻出現(xiàn)收縮開裂。

解決方案：

在施工前，徹底清掃基層至干凈，如果有疏松的部位，需用砂漿或堵漏王產(chǎn)品修復(fù)。之后徹底潤濕基面，并保持潮濕無明水狀態(tài)，最好進(jìn)行打底處理，可以避免起泡、針孔、開裂等問題。

陰角部位在施工之前需抹直徑＞5cm的圓弧，并注意在陰角部位薄涂。

04 · 針孔與起鼓

定義：

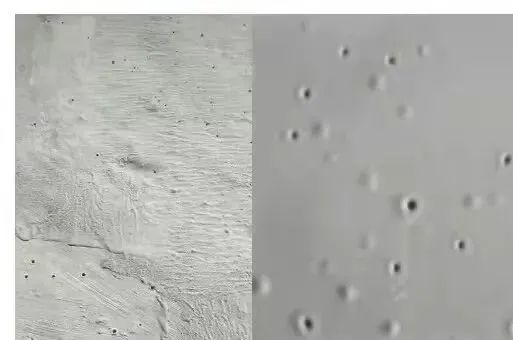

材料施工以后出現(xiàn)很多密密麻麻的小孔，局部會(huì)出現(xiàn)起鼓的情況。常見于水泥基防水涂料和單雙組分防水砂漿以及滲透結(jié)晶型防水涂料，甚至可延伸至所有的涂料。

產(chǎn)生原因：

混凝土或基層在吸水時(shí)，水進(jìn)入混凝土或基層內(nèi)部，如果基層含氣量較高，水會(huì)將基層內(nèi)的空氣頂出，形成氣泡。此時(shí)如果涂料或砂漿涂覆在基層上，氣泡破開則變成針孔缺陷，氣泡不能破開，則造成起鼓問題。

解決方案：

在施工前，徹底潤濕基層至飽和狀態(tài)。對(duì)于JS、丙烯酸涂料等來說，可預(yù)先將材料調(diào)稀打底，封閉基層的小孔。

對(duì)于K11/砂漿相關(guān)產(chǎn)品來說，潤濕基層至飽和是最實(shí)用的方案。

此外，無論是涂料還是K11/砂漿類產(chǎn)品，均可通過涂刷基層處理劑的方式來解決此類問題。

05 · 掉砂與起粉

定義：

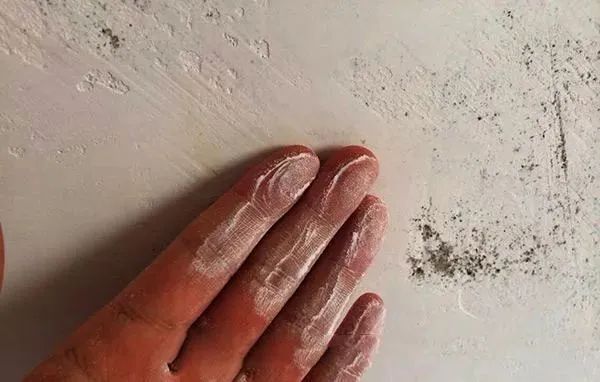

材料施工固化以后，手摸材料表面會(huì)往下掉砂子，手上會(huì)沾滿灰塵，材料表面強(qiáng)度不高。此問題常見于K11/砂漿產(chǎn)品和水泥基滲透結(jié)晶型防水涂料。

產(chǎn)生原因：

通常為水灰比配比錯(cuò)誤導(dǎo)致，也有可能是材料在固化之前收到水的沖淋導(dǎo)致。

解決方案：

一般情況下，雙組分砂漿按照包裝組合配料，可適當(dāng)加入不超過液料20%的水，以施工方便為宜；單組分砂漿產(chǎn)品以水：砂漿=21~23:100的比例為宜；水泥基滲透結(jié)晶型防水涂料以水：結(jié)晶=0.3:1的比例為宜。在此范圍可適當(dāng)波動(dòng)，但不允許超出廠家規(guī)定的范圍。

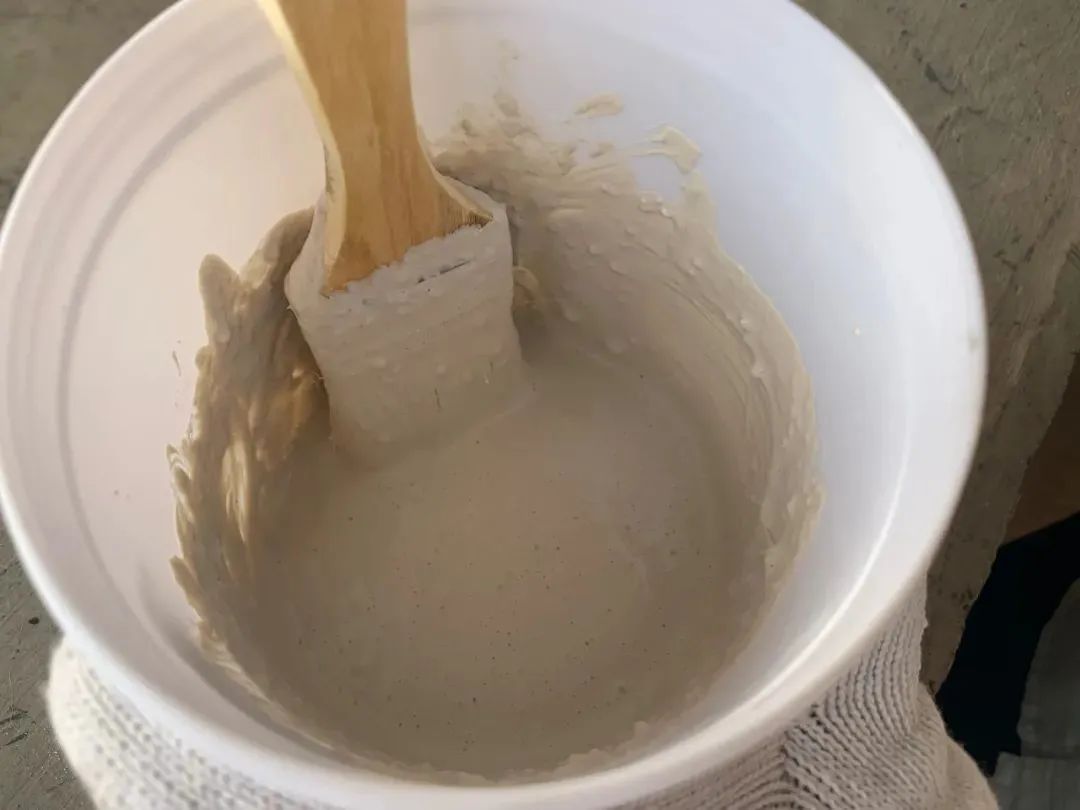

06 · 攪拌后沉淀
